Centrbēdzes sūkņa cauruļvadu projektēšana: centrbēdzes sūkņa cauruļvadu pamatnoteikumi

Uzstādot jaunu centrbēdzes sūkni, sūkņa cauruļvadu konstrukcija dažreiz tiek ignorēta. Bieži vien uzstādīšanas laikā uzmanība tiek pievērsta pašai iekārtai, nevis cauruļvadiem, kas to piegādā. Tomēr nepareiza cauruļvadu uzstādīšana centrbēdzes sūkņa uzstādīšanas laikā var izraisīt priekšlaicīgas un atkārtotas sūkņa atteices tā kalpošanas laikā. Šo sešu vienkāršo noteikumu ievērošana var palīdzēt novērst priekšlaicīgu sūkņa komponentu atteici un ar to saistītās cauruļvadu problēmas.

1. Turiet sūkšanas cauruli pēc iespējas īsāku.

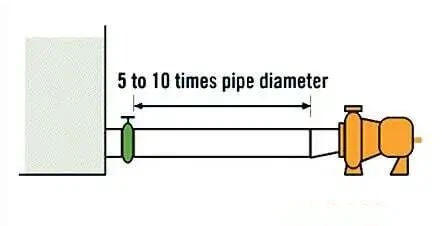

Atstājiet taisnu caurules daļu, kas ir 5 līdz 10 reizes lielāka par caurules diametru starp sūkņa ieplūdi un jebkādiem šķēršļiem iesūkšanas līnijā. Piezīme: šķēršļi ir vārsti, līkumi, tējas utt.

Īsākas sūkņa iesūkšanas līnijas uzturēšana nodrošina zemāko iespējamo ieplūdes spiediena kritumu. Taisna caurules posms nodrošina vienmērīgu plūsmas ātrumu visā caurules diametrā pie sūkņa ieejas. Abi ir svarīgi, lai sasniegtu optimālu sūkšanas veiktspēju.

2. Iesūkšanas{1}}puses cauruļvada diametram ir jābūt lielākam par sūkņa ieplūdes izmēru vai vienādam ar to.

Caurules izmērs ir līdzsvars starp izmaksām un berzes zudumiem. Lielāki caurules diametri ir dārgāki, savukārt mazāki diametri rada lielākus berzes zudumus sistēmā. Runājot par diametru, izplūdes caurules diametram parasti jāatbilst sūkņa izplūdes atlokam, taču tas var būt nedaudz lielāks, lai samazinātu berzes zudumus un samazinātu sistēmas spiedienu. Sūkšanas pusē diametrs var būt vienāds, taču inženieri parasti izvēlas par vienu vai diviem izmēriem lielāku izmēru, tāpēc ir nepieciešams ekscentrisks reduktors. Ja šķidruma viskozitāte ir lielāka par ūdens viskozitāti, sūkšanas pusē parasti izvēlas lielāku iesūkšanas cauruli. Tas arī palīdz radīt vienmērīgu plūsmu sūkņa virzienā un izvairīties no kavitācijas.

3. Sūkšanas pusē izmantojiet ekscentrisku reduktoru

Ja nepieciešama caurules izmēra pārveidošana, apsveriet iespēju izmantot ekscentrisku reduktori sūkņa sūkšanas pusē. Kad šķidrums nāk no sūkņa apakšas, reduktors tiks uzstādīts ar plakanu augšējo daļu. Ja šķidrums nāk no sūkņa augšpuses, reduktors tiks uzstādīts ar plakanu apakšējo daļu. Šīs konstrukcijas mērķis ir novērst gaisa kabatu veidošanos sūkņa sūkšanas pusē.

4. Noņemiet līkumus, kas uzstādīti pie sūkņa ieplūdes un tās tuvumā.

Uzstādiet taisnu caurules daļu, kas 5 līdz 10 reizes pārsniedz sūkņa diametru starp sūkņa ieplūdi un līkumu. Tas palīdz novērst sūkņa lāpstiņriteņa "sānu slodzi" un rada vienmērīgāku sūkņa aksiālo gultņu slodzi.

5. Novērsiet iespēju, ka iesūkšanas līnijā var iesprūst gaiss

1. Uzturiet pietiekamu šķidruma līmeni padeves tvertnē, lai novērstu virpuļus un gaisa iesūkšanos.
2. Izvairieties no iesūkšanas līnijā augstu dobumu veidošanās, kas varētu iesprostot gaisu.
3. Sūkšanas vakuuma apstākļos uzturiet visu cauruļu un savienojumu savienojumu blīvējumus, lai novērstu gaisa iekļūšanu sūknī.

6. Pārliecinieties, ka cauruļvadu izvietojums nerada spiedienu uz sūkņa korpusu.

Sūkni nedrīkst izmantot kā balstu iesūkšanas vai izplūdes caurulēm. Jebkurš spiediens, ko cauruļvadu sistēma rada sūkņa korpusam, ievērojami samazinās sūkņa kalpošanas laiku un veiktspēju.

Atcerieties, ka sūkņa veiktspējas uzlabošana var kompensēt nepareizu cauruļvadu izkārtojumu sūkņa izplūdes pusē. Tomēr problēmas sūkšanas pusē var būt galvenais cēlonis atkārtotām kļūmēm, un, ja tās netiek pienācīgi novērstas, var rasties problēmas gadiem ilgi. Sūkņa -puses cauruļvadu problēmas ir iemesls lielākajai daļai sūkņa kļūmju.

Cauruļu projektēšana ir joma, kurā pamatprincipi bieži tiek ignorēti, kā rezultātā palielinās vibrācija, priekšlaicīga blīvēšana un gultņu bojājums. Nepareiza cauruļvadu sistēma jau sen tiek uzskatīta par vienu no šo kļūmju cēloņiem, jo ​​arī daudzi citi faktori var izraisīt iekārtu darbības traucējumus. Daudzi pieredzējuši inženieri varētu teikt, ka sūknis ar nepareizu cauruļvadu joprojām var darboties normāli. Lai gan šim apgalvojumam ir zināmas priekšrocības, tas nenozīmē, ka problemātiskā cauruļvadu ierīkošanas prakse ir pareiza.
