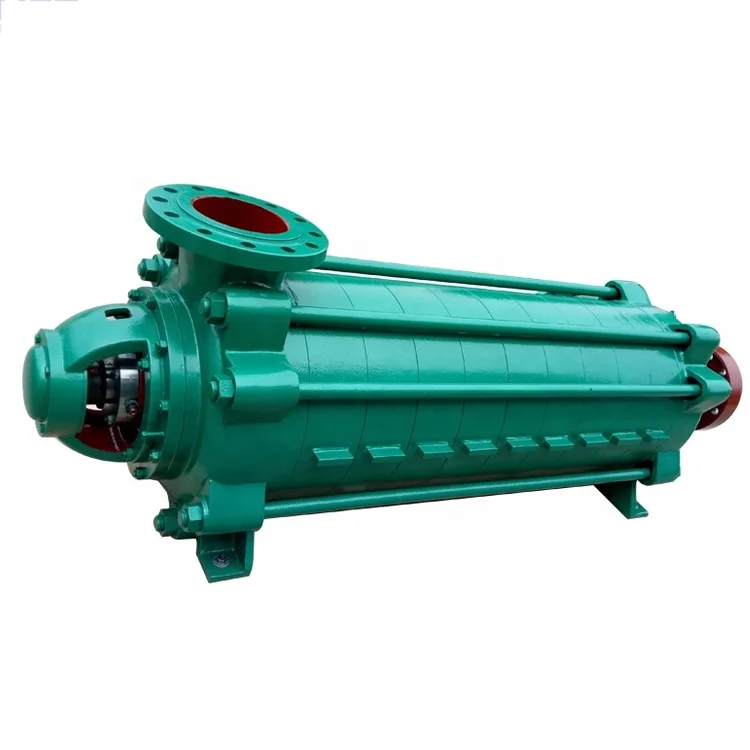

Rūpnieciskais augstas galvas horizontālais daudzpakāpju sūknis

Rūpnieciskais augstas galvas horizontālais daudzpakāpju sūknis



Horizontālais daudzpakāpju sūknis HNYB ir paredzēts augsta spiediena{0}}ūdens pārvadīšanai, kam nepieciešama stabila plūsma un augsts izplūdes augstums. Vairāki lāpstiņriteņi ir sakārtoti virknē, lai radītu spiedienu līdz 1800 metriem, vienlaikus saglabājot efektīvu hidraulisko veiktspēju.

Sūknis tiek plaši izmantots katlu padeves sistēmās, raktuvju atūdeņošanā, komunālajā ūdens apgādē, augstceltņu spiediena paaugstināšanā, reversās osmozes sistēmās, rūpniecisko procesu ūdens cirkulācijā un liela attāluma{1}}ūdens transportēšanā.

Pieejams čuguna, čuguna un nerūsējošā tērauda konstrukcijās, sūknis var apstrādāt tīru ūdeni, karstu ūdeni un pielāgotus rūpnieciskos šķidrumus atbilstoši projekta prasībām.

• Katlu padeves ūdens sistēmas
• Raktuvju atūdeņošanas projekti
• Pilsētas ūdens apgāde
• Reversās osmozes augi
• Rūpnieciskā procesa ūdens
• Augstas{0}}celtņu ūdensapgāde
• Cauruļvada spiediena paaugstināšana
• Lauksaimniecības apūdeņošanas sistēmas
• Ugunsdzēsības ūdens apgāde
• Liela attāluma ūdens pārsūtīšana



Produkta īpašības:



• Hidrauliskais modelis ir uzlabots, ļoti efektīvs un tam ir plašs veiktspējas diapazons.
• Sūknis darbojas vienmērīgi ar zemu trokšņa līmeni.
• Vārpstas blīvējums izmanto vai nu mīkstu blīvējumu, vai mehānisko blīvējumu, nodrošinot drošu un uzticamu blīvējumu, vienkāršu konstrukciju un ērtu un ātru apkopi.
• Vārpstai ir pilnībā noslēgta konstrukcija, kas nodrošina, ka tā nesaskaras ar vidi, novērš koroziju un pagarina tā kalpošanas laiku.

Mūsu jaunākie projekti



Kalnrūpniecības ūdens pārvietošanas projekts

Ar dīzeļdzinēju darbināms daudzpakāpju sūknis, kas piegādā augstspiediena ūdeni{0}} raktuvju drenāžas operācijām.

Lauksaimniecības apūdeņošanas sistēma

Piekabē uzstādīts{0}}dīzeļdegvielas daudzpakāpju sūknis, kas nodrošina apūdeņošanas ūdeni attālos lauksaimniecības apgabalos.

Ārkārtas plūdu kontrole

Ātri iedarbināmi dīzeļdegvielas sūkņu bloki plūdu drenāžai un avārijas ūdens noņemšanai.

D-tipa horizontālais daudzpakāpju sūknis ir daudzpakāpju, segmentēts sūknis. Tās iesūkšanas atvere atrodas uz ieplūdes sekcijas horizontāli, bet izplūdes atvere ir vertikāli uz augšu uz izplūdes sekcijas. Tās galvu var regulēt, palielinot vai samazinot sūkņa pakāpju skaitu atbilstoši lietošanas prasībām. Pareiza sūkņa montāža būtiski ietekmē veiktspēju, jo īpaši lāpstiņriteņa izvadu un virzošo lāpstiņu izlīdzināšanu. Pat nelielas novirzes var samazināt plūsmas ātrumu, pazemināt augstumu un samazināt efektivitāti; tādēļ apkopes un montāžas laikā ir jāpievērš īpaša uzmanība.

Galvenās D- tipa horizontālā daudzpakāpju sūkņa sastāvdaļas ir: ieplūdes sekcija, starpposma sekcija, izplūdes sekcija, lāpstiņritenis, virzošās lāpstiņas deflektors, izplūdes sekcijas virzošās lāpstiņas, vārpsta, blīvgredzens, līdzsvara gredzens, vārpstas uzmava, astes vāks un gultņa korpuss.

Ieplūdes daļa, starpposma sekcija, vadotnes lāpstiņas deflektors, izplūdes sekcijas virzošās lāpstiņas, izplūdes daļa un astes vāks ir izgatavoti no čuguna un kopā veido sūkņa darba kameru.

D-tipa horizontālā centrbēdzes ūdens sūkņa lāpstiņritenis ir izgatavots no augstas kvalitātes-čuguna, un tajā ir lāpstiņas. Šķidrums ieplūst aksiāli tikai no vienas puses. Sakarā ar nevienmērīgu spiedienu uz lāpstiņriteņa priekšpusi un aizmuguri, aksiālais spēks ir neizbēgams. Šo aksiālo spēku sedz līdzsvara disks. Ražošanas laikā lāpstiņritenim tiek veikta statiskā balansēšanas pārbaude.

Vārpsta ir izgatavota no augstas kvalitātes-oglekļa tērauda, ​​un lāpstiņritenis ir uzstādīts vidū, un tas ir piestiprināts pie vārpstas ar atslēgu, vārpstas uzmavu un vārpstas uzmavas uzgriezni. Vienā vārpstas galā ir uzstādīts sakabes komplekts tiešai savienošanai ar motoru.

D-tipa horizontālā centrbēdzes ūdens sūkņa blīvgredzeni ir izgatavoti no čuguna, lai novērstu augsta spiediena ūdens noplūdi atpakaļ ieplūdes daļā. Tās ir piestiprinātas attiecīgi pie ieplūdes daļas un vidējās daļas un ir dilstošās daļas; pēc nodiluma tās var aizstāt ar rezerves daļām.

Līdzsvara gredzens ir izgatavots no čuguna un ir piestiprināts pie izplūdes daļas. Tas kopā ar līdzsvara disku veido balansēšanas ierīci.

D-horizontālā centrbēdzes ūdens sūkņa līdzsvara disks ir izgatavots no nodilumizturīga-čuguna un ir uzstādīts uz vārpstas starp izplūdes sekciju un astes vāku, lai līdzsvarotu aksiālo spēku.

Bukse, kas izgatavota no čuguna, atrodas blīvējuma kārbā un kalpo lāpstiņriteņa nostiprināšanai un sūkņa vārpstas aizsardzībai. Tā ir dilstoša daļa, un pēc nodiluma to var aizstāt ar rezerves daļu.

Gultnis ir vienas -rindas radiālais lodīšu gultnis, kas ieeļļots ar smērvielu uz kalcija- bāzes.

Iepakojums darbojas kā blīvējums, novēršot gaisa iekļūšanu un liela daudzuma šķidruma noplūdi. Blīvējuma blīvējums sastāv no blīvējuma kārbas ieplūdes daļā un astes vāka, blīvējuma blīvējuma, blīvējuma gredzena un paša blīvējuma. Neliels daudzums augsta spiediena{2}}ūdens ieplūst blīvējuma kārbā, lai darbotos kā ūdens blīvējums. Iepakojuma blīvumam jābūt atbilstošam; tai nevajadzētu būt pārāk cieši vai pārāk vaļīgai, bet gan ļaut šķidrumam izsūkties pa pilienam. Ja blīvējums ir pārāk ciešs, bukse viegli pārkarst, iztērējot spēku. Ja blīvējums ir pārāk vaļīgs, šķidruma zudums samazinās sūkņa efektivitāti.
